Монтаж металлоконструкций для склада: технология сборки, этапы, сроки и цена

Монтаж металлоконструкций для склада — определяющая стадия стройки: именно от неё зависят надёжность, ресурс и безопасная эксплуатация здания. Промахи здесь обходятся дорого — перекошенный каркас, недотянутые узлы или сборка не в той последовательности оборачиваются деформациями и лишними расходами. В этом материале инженеры «Объединённой Девелоперской Компании» (далее — ОДК) разбирают устройство складского металлокаркаса, последовательность монтажных этапов, применяемые технологии и нормативы, продолжительность работ и факторы, формирующие их цену.

За плечами команды — 231 проект, 43 города и 12+ лет экспертизы (подтверждаем по запросу).

Почему для складов выбирают металлокаркас

Металлический каркас давно стал отраслевой нормой при строительстве складов и логистических комплексов. Аргументы прозрачны:

• Темп строительства. Детали производят в заводских условиях, на объекте остаётся только сборка — это заметно быстрее монолитной технологии или кирпичной кладки.
• Широкие пролёты без промежуточных колонн. Стальные фермы и балки перекрывают 18–36 м и более — принципиально для свободной компоновки стеллажей и манёвра техники.
• Геометрическая точность. Изготовление деталей по чертежам КМД на заводе избавляет от «подгонки по месту».
• Гибкость на будущее. Каркас несложно расширить или переустроить под изменившиеся задачи бизнеса.

Готовые решения для подобных зданий собраны в разделах «Склады и складские комплексы» и «Логистические центры».

Состав металлокаркаса складского здания

Разговор о монтаже стоит начать с устройства самого каркаса. В типовом складе он состоит из таких элементов:

• Колонны — вертикальные стойки, через которые нагрузка уходит в фундамент.
• Ригели или стропильные фермы — несущая часть покрытия, задающая пролёт и уклон крыши.
• Прогоны — балки, служащие опорой для кровельных и стеновых панелей.
• Распорки и связи — отвечают за пространственную жёсткость и стойкость каркаса к ветру и крановым нагрузкам.
• Фахверк — дополнительный каркас под крепление стенового ограждения.
• Ограждающие конструкции — сэндвич-панели либо профлист на стенах и кровле.

Все несущие элементы ОДК выпускает на собственном производстве металлоконструкций — это обеспечивает точную геометрию деталей и сквозной контроль качества на всех переделах.

Подготовка к монтажу: документация, фундамент, логистика

Грамотный монтаж стартует задолго до прибытия крана на объект: подготовительная стадия определяет до 80% конечного результата.

Чертежи стадий КМ и КМД

Фундамент монтажа — рабочая документация. Раздел КМ (конструкции металлические) содержит расчётную схему, нагрузки и сечения. Раздел КМД (конструкции металлические деталировочные) — это поэлементные чертежи каждой детали с маркировкой, отверстиями и ведомостью метизов. Начинать сборку без утверждённого КМД нельзя. Эти задачи закрывают специалисты направления «Проектирование».

Готовность фундамента и площадки

К началу сборки каркаса фундаменты под колонны с анкерными болтами должны быть полностью готовы. Принципиальны три момента:

• выверенная отметка верха фундаментов и анкерных групп (геодезическая разбивка осей);
• достижение бетоном проектной прочности;
• подготовленные подъездные пути, зоны складирования и рабочая зона крана.

Приём конструкций и хранение на площадке

Привезённые с завода детали сверяют с комплектовочными ведомостями и маркировкой, осматривают на транспортные дефекты (вмятины, нарушение покрытия) и раскладывают на подкладки — так исключают деформации и контакт металла с землёй. Небольшие повреждения антикоррозийного слоя восстанавливают прямо на площадке.

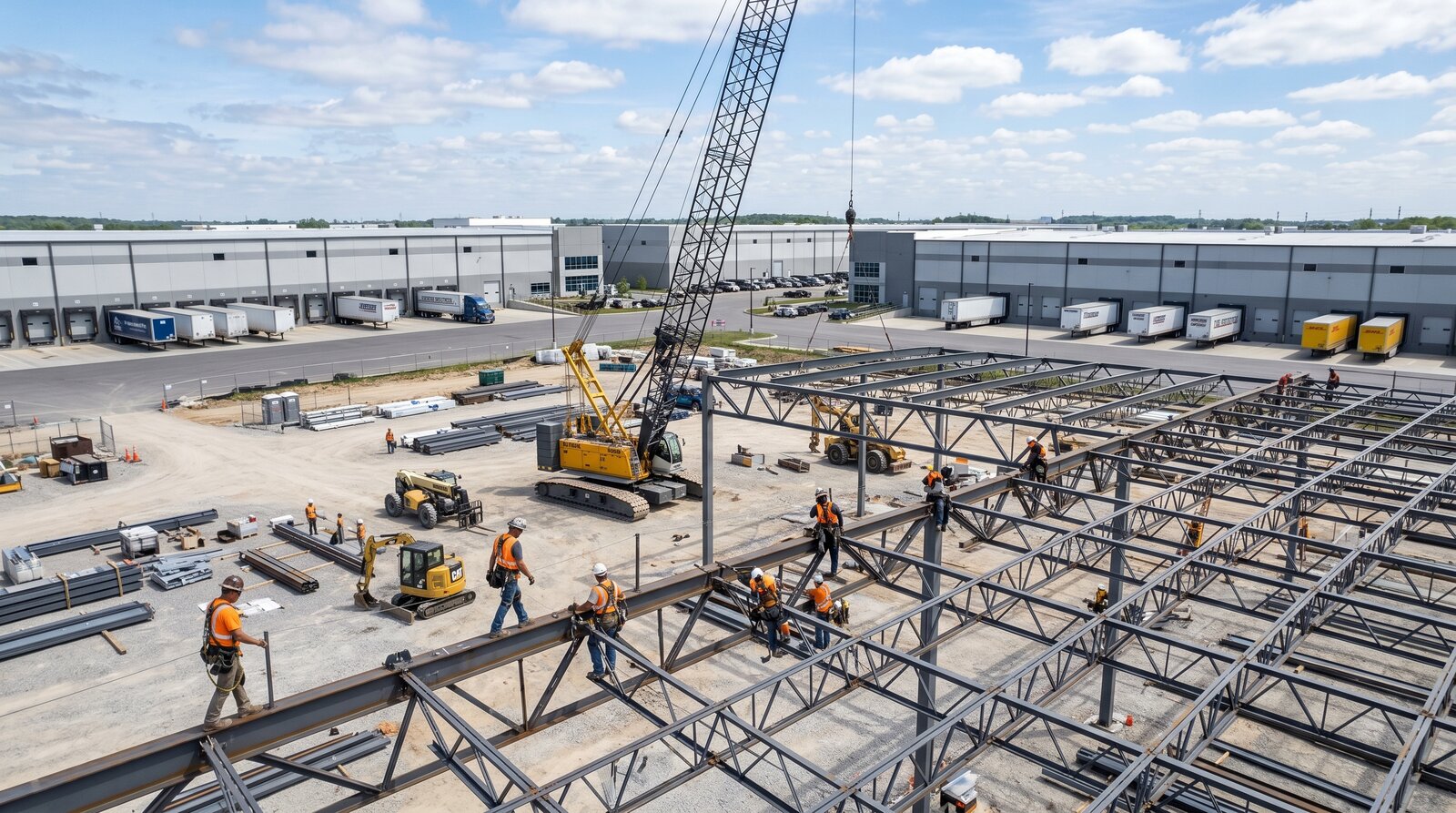

Пошаговая последовательность монтажа складского каркаса

Технологическая цепочка сборки металлоконструкций складского здания строится так:

1. Геодезическая разбивка. На площадку выносят оси здания и сверяют фактическое положение анкерных болтов с проектом.
2. Постановка колонн на анкеры. Колонну поднимают краном, наводят на анкерные болты, выверяют вертикальность (лазерным уровнем или теодолитом) и временно фиксируют расчалками.
3. Связи по колоннам. Вертикальные связи ставят сразу после выверки — без них каркас не обладает устойчивостью.
4. Установка ригелей и ферм покрытия. Элементы покрытия нередко укрупняют в монтажные блоки на земле и поднимают единым узлом — так быстрее и безопаснее.
5. Прогоны и связи по покрытию. На этом шаге складывается жёсткая пространственная система.
6. Финальная выверка и затяжка соединений. Геометрию каркаса проверяют целиком, болтовые узлы затягивают с контролем момента.
7. Ограждающие конструкции. Монтируют кровельные и стеновые сэндвич-панели, доборы, собирают систему водостока.

Одновременно с закрытием теплового контура выполняют промышленные полы и монтаж инженерных систем.

Способы соединения: болтовые узлы и сварка

В монтажной практике используют два базовых вида соединений:

• Болтовые узлы (включая высокопрочные болты) — главный способ сборки на площадке. Они быстро монтируются, не требуют электричества на высоте и просто контролируются по моменту затяжки.
• Сварка — выполняется там, где это заложено проектом. Нужны аттестованные сварщики и обязательная проверка швов.

Какой тип соединения применить, решают ещё при проектировании — исходя из нагрузок, конструкции узла и монтажных условий.

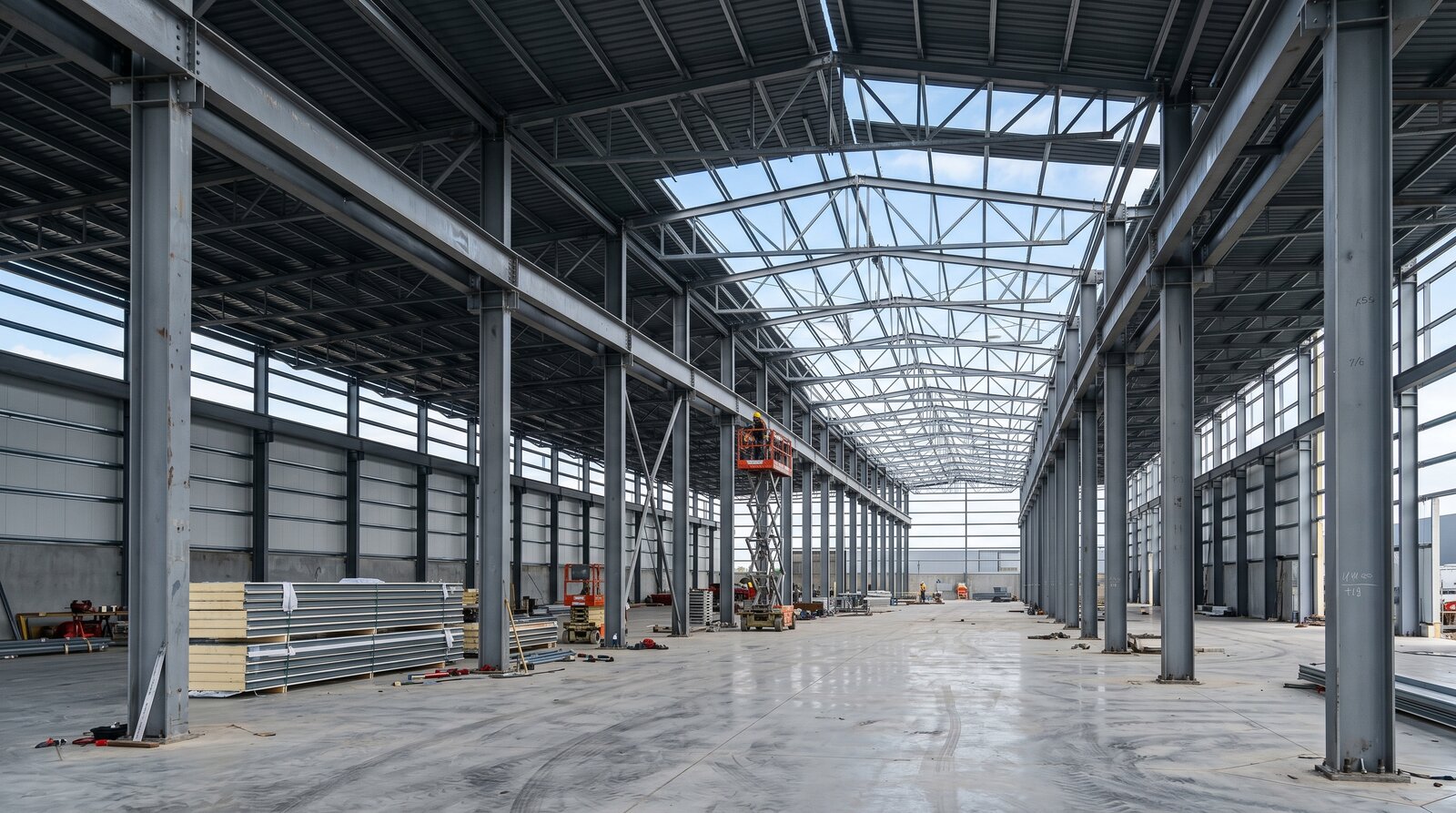

Техника, задействованная на монтаже склада

Парк машин формируют под массу элементов и высоту их подъёма:

• автокраны на 25–50 т и более — основные подъёмные операции;
• манипуляторы и телескопические погрузчики — разгрузка и подача деталей;
• подъёмники и автовышки — сборка узлов на высоте.

Нормативы и контроль качества работ

Сборку стальных конструкций регулируют своды правил и стандарты — прежде всего СП 70.13330 «Несущие и ограждающие конструкции» (актуализированный СНиП 3.03.01-87), плюс ГОСТ на изготовление и приёмку металлоконструкций. Контроль организован по нескольким линиям:

• геодезия — вертикальность колонн и общая геометрия каркаса;
• болтовые соединения — проверка момента затяжки высокопрочных болтов;
• сварные швы — визуальный осмотр и инструментальная проверка (при необходимости — ультразвуковая дефектоскопия);
• антикоррозийное покрытие — осмотр после завершения монтажа.

Все результаты заносятся в исполнительную документацию и акты скрытых работ — без этого пакет приёмки неполон. Сопровождение разрешительной части мы закрываем в рамках услуги «Разрешительная документация».

Сколько длится монтаж складского каркаса

Продолжительность работ определяется площадью здания и тоннажом металла. Значения в таблице ориентировочные — они даны для директивного монтажа надземной части силами одной бригады из 5–6 человек в одну смену при обычной погоде; точный срок фиксируется в договоре:

Тип объекта	Площадь	Средний тоннаж	Срок монтажа каркаса*
Небольшой склад / ангар	до 500 м²	15–30 т	2–4 недели
Средний складской комплекс	1 000–3 000 м²	60–180 т	1,5–3 месяца
Крупный логистический центр	от 5 000 м²	от 300 т	от 4 месяцев

* Указана продолжительность монтажа надземной части каркаса с закрытием контура — фундаменты, полы и инженерия в неё не входят и планируются отдельным графиком. Дополнительные бригады и двухсменный режим сокращают срок пропорционально.

Что формирует стоимость монтажных работ

Базовая расчётная единица — цена монтажа 1 тонны смонтированного металла: от неё и отталкивается расценка на сборку складских металлоконструкций. Итоговую сумму определяют:

• тоннаж и габариты каркаса — рост массы и высоты требует более мощной техники;
• величина пролёта и шаг колонн;
• сложность узлов и объём сварки;
• специфика площадки — теснота, удалённость, сезон;
• потребность в укрупнительной сборке.

Почему у похожих складов разная цена монтажа за 1 тонну

Заказчики часто спрашивают: склады одинаковой площади — откуда разница в цене монтажа за тонну? Дело в типе металла:

• Лёгкий тонкостенный профиль (ЛСТК) в монтаже на тонну обходится дороже: масса невелика, зато элементов и метизов, которые нужно собрать и «скрутить», очень много. При этом бюджет здания в целом получается ниже.
• Тяжёлый чёрный прокат (швеллеры, двутавры) за тонну монтируется дешевле: элементы крупные, операций на тонну меньше. Зато из-за высокой металлоёмкости общий бюджет здания возрастает.

Вот почему выбирать подрядчика только по «цене за тонну» неверно — корректно сравнивать полную стоимость объекта применительно к конкретному проекту.

Достоверная смета возможна только на основании проекта. Чтобы получить расчёт для вашего объекта, напишите нам через раздел «Контакты» — подготовим предложение по всему циклу услуг.

Распространённые ошибки при сборке складского каркаса

Любая из перечисленных ошибок уменьшает несущую способность здания и способна спровоцировать аварию. Поэтому монтаж разумно поручать команде с практическим опытом и собственным производством.

Монтаж склада под ключ от ОДК

ОДК закрывает весь цикл: проектирование, изготовление металлоконструкций, монтаж каркаса, устройство ограждающих конструкций и сдача объекта. Формат «в одних руках» убирает разрывы ответственности между подрядчиками и ускоряет строительство. Завершённые объекты собраны в разделе «Строительство», отраслевая аналитика — в обзоре «Рынок складской недвижимости».

Вопросы и ответы

Какова продолжительность монтажа складского металлокаркаса?

Небольшой склад до 500 м² собирают ориентировочно 2–4 недели, комплекс на 1 000–3 000 м² — 1,5–3 месяца. Конкретный срок зависит от тоннажа и условий площадки и фиксируется в договоре.

Допустим ли монтаж каркаса в зимний период?

Да, и зачастую это выгодно. «Сухая» сборка каркаса на болтах не привязана к мокрым процессам, так что монтаж идёт круглогодично. Более того, бизнесу не обязательно ждать сезона: в несезон расценки на персонал и аренду спецтехники нередко ниже летних. Ограничения относятся в основном к бетонированию (фундаменты, полы) и сварке на морозе — там используют прогрев и противоморозные добавки.

Болты или сварка — что экономичнее?

В монтаже обычно выигрывают болтовые узлы: сборка идёт быстрее, не нужны аттестованные сварщики и подача электроэнергии на высоту. Окончательный выбор соединения делает проектировщик по нагрузкам.

Требуется ли на монтаж отдельная документация?

Да. Кроме чертежей КМД оформляется исполнительная документация: журналы монтажа и контроля соединений, акты освидетельствования скрытых работ. Без этого пакета объект не примут.

Собираетесь строить склад? Инженеры ОДК рассчитают каркас, изготовят конструкции и соберут объект под ключ. Свяжитесь с нами — предложим решение под вашу задачу.
