Чертежи КМ и КМД — две последовательные стадии документации на металлоконструкции: без них каркас невозможно ни произвести на заводе, ни собрать на площадке. Эти комплекты нередко смешивают, хотя назначение у них разное: в КМ фиксируется конструктивное решение, а КМД содержит рабочие чертежи на каждую деталь. Ниже инженеры ОДК (Объединённая Девелоперская Компания) доступным языком разбирают, что представляют собой КМ и КМД, в чём их различие, какой состав у каждого комплекта и почему монтировать без КМД нельзя.
231 реализованный проект · 43 города · 12+ лет инженерного опыта команды (подтвердим по запросу).
КМ (конструкции металлические): что это
Стадия КМ открывает проектирование. Здесь инженер формирует конструктивное решение: выбирает расчётную схему, назначает сечения элементов, определяет нагрузки на каркас и фундамент. Комплект КМ состоит из общих видов, схем расположения конструкций и узлов, спецификации металлопроката и пояснительной записки с расчётной частью.
- общие сведения об объекте;
- нагрузки на каркас и фундамент;
- схемы расположения конструкций и узлов;
- спецификация проката;
- расчётная часть.
КМД (конструкции металлические деталировочные): что это

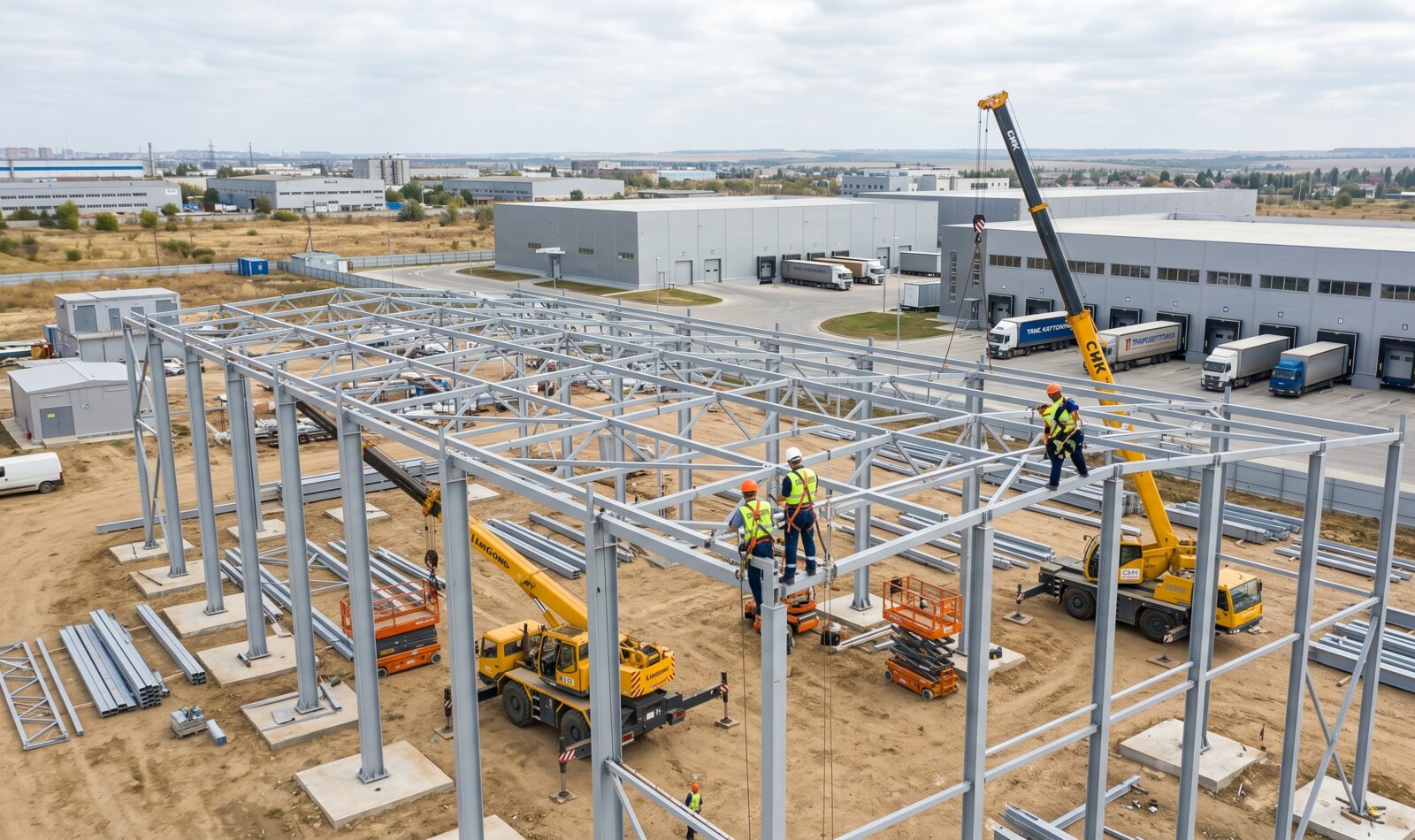

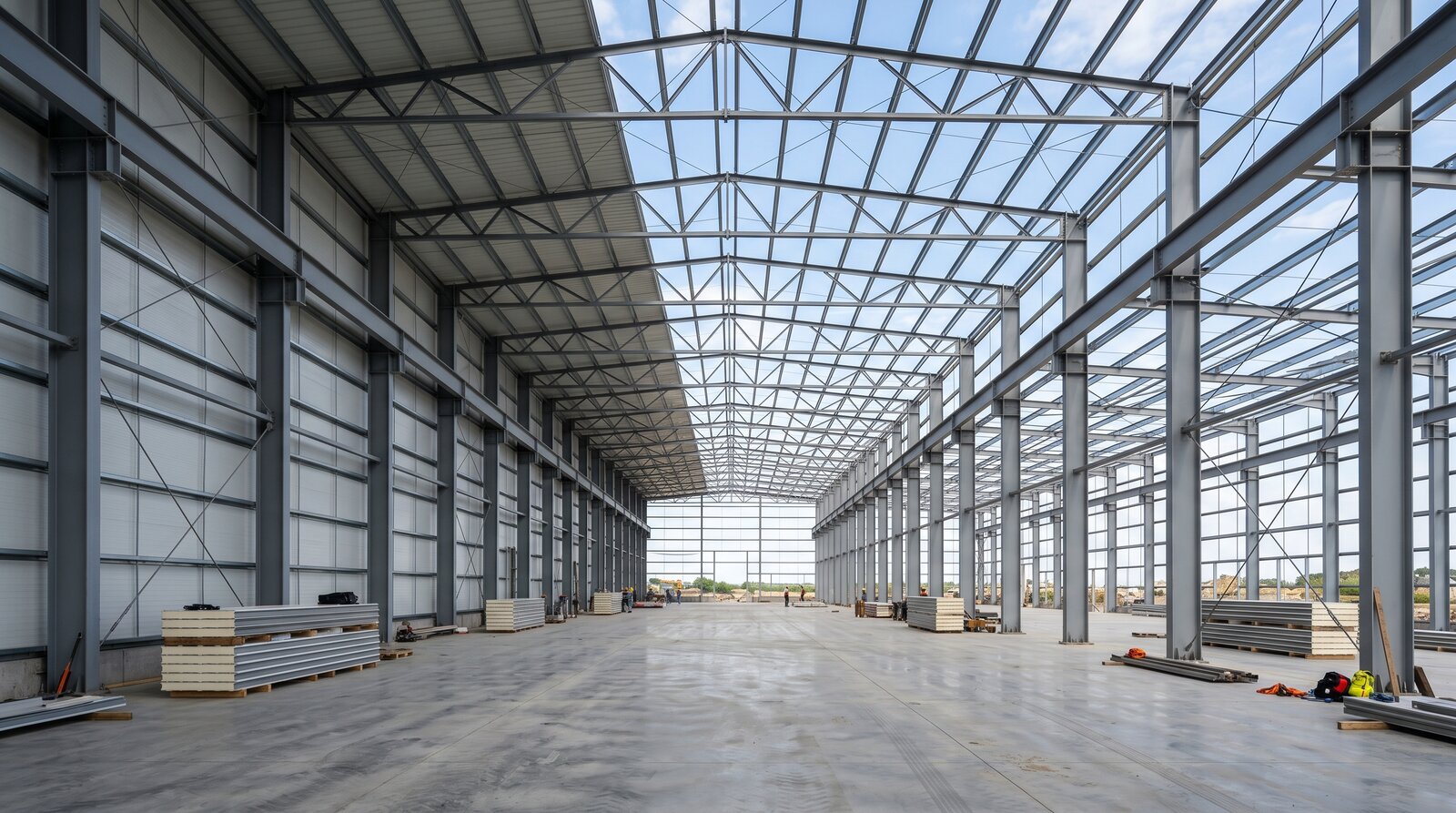

КМД — следующая, рабочая стадия. Комплект включает детальные чертежи всех элементов и узлов: с размерами, отверстиями, маркировкой, технологией изготовления и схемой сборки. Именно по КМД завод режет, сверлит и сваривает металл, а монтажники возводят каркас на объекте.
- сборочные чертежи каждой конструкции;
- схемы монтажа с узлами и стыками;
- ведомости марок, стали и крепежа.
Разница между КМ и КМД
| Критерий | КМ | КМД |
|---|---|---|
| Стадия | Первая, проектная | Вторая, рабочая |
| Содержание | Общее конструктивное решение, схемы | Каждый элемент и узел |
| Уровень проработки | Схематичный | Точный, под производство |
| Адресат | Разработчики КМД | Завод и монтажные бригады |
Если коротко: КМ отвечает на вопрос «что строим» — это замысел проектировщика, а КМД — на вопрос «как именно изготовить и собрать» — это рабочая инструкция.
Почему без КМД не обойтись
Изготовить конструкции, имея на руках только КМ, не получится: в нём отсутствуют размеры деталей и разметка отверстий. Сборка без утверждённого комплекта КМД оборачивается неточной геометрией, несостыковкой элементов и переделками. Поэтому порядок неизменен: сначала КМ, на его базе — КМД, и лишь затем производство и монтаж металлоконструкций.
Две стадии проектирования
Деление на две стадии установлено нормативами: сперва разрабатывается проектная документация (конструктивные, архитектурные, технологические решения), а уже на её основе — рабочая. КМ принадлежит проектной стадии, КМД — рабочей. Об услуге в целом читайте в разделе «Проектирование», о согласованиях — на странице «Разрешительная документация».
КМ и КМД от ОДК
ОДК выполняет обе стадии — КМ и КМД — и тут же изготавливает конструкции по этим чертежам на собственном производстве металлоконструкций. Когда проект и завод сосредоточены «в одних руках», расхождения между документацией и цехом исключаются. Как это встроено в полный цикл — рассказываем в статье «Строительство под ключ».
Вопросы и ответы
Допустим ли монтаж по одному только КМ?
Нет. В КМ зафиксировано лишь конструктивное решение — размеров деталей там нет. Для изготовления и сборки каркаса требуется комплект деталировочных чертежей КМД, выполненный на базе КМ.
Кто готовит чертежи КМД?
Деталировку выполняют инженеры-проектировщики, опираясь на утверждённый комплект КМ. Нередко эту работу берёт на себя завод-изготовитель либо подрядчик полного цикла — тогда чертежи точно стыкуются с технологией производства.
Какая стадия дороже — КМ или КМД?
Как правило, КМД объёмнее и требует больше трудозатрат: в него входят чертежи на каждую деталь. Итоговая цена определяется сложностью объекта и тоннажом конструкций.
